350電動閘閥型號、尺寸參數
[ 2021-06-28 ]
上海湖泉閥門有限公司350電動閘閥型號、尺寸參數
可參照執行GB/T12232-2005 《通用閥門 法蘭連接鐵制閘閥》及 JB/T8528-1997《 普通型閥門電動裝置技術條件》常用型號Z941H、Z941W、Z941Y 還有像刀型閘閥發蘭鑄鋼閘閥：Z941H、Z941Y不銹鋼閘閥：Z941W軟密封暗桿閘閥：Z945X軟密封明桿閘閥：Z41X
鑄鋼法蘭閘閥：Z941T、Z945T 螺紋閘閥： Z911T、Z914T、Z915X、Z911H、Z911Y、Z911W
刀閘閥： Z973W、Z973X、Z973Y 1、Z941X-10/16Q表示：Z閘閥、4法蘭連接、1明桿楔式單閘板、X橡膠密封、10/16公斤壓力;2、Z945X-16Q表示：Z閘閥、9電動、4、法蘭、5暗桿楔式單閘板、X橡膠密封、16公斤壓力。

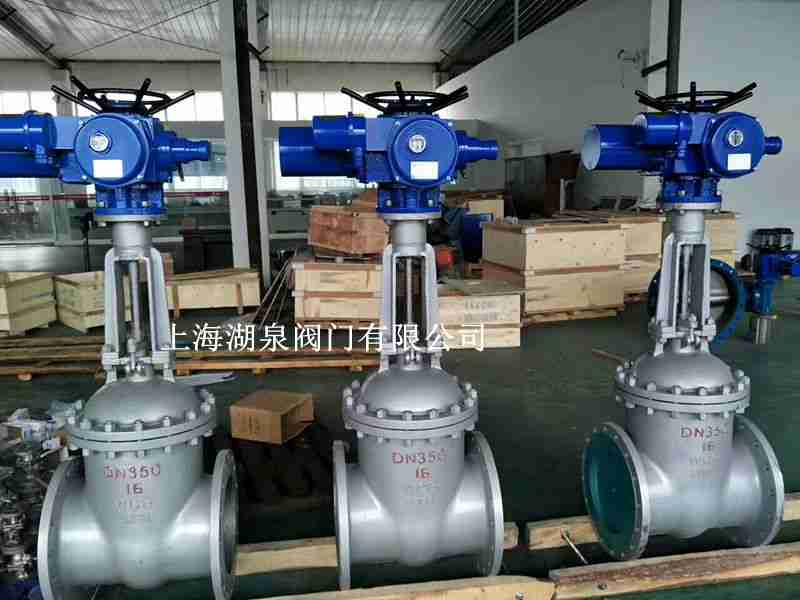

Z941W-16P-DN350電動閘閥特點：
1.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2.轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3.行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
4.采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
5.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量?。?br /> 6.配有機械式閥位指示器。
350電動閘閥型號、尺寸參數
可參照執行GB/T12232-2005 《通用閥門 法蘭連接鐵制閘閥》及 JB/T8528-1997《 普通型閥門電動裝置技術條件》常用型號Z941H、Z941W、Z941Y 還有像刀型閘閥發蘭鑄鋼閘閥：Z941H、Z941Y不銹鋼閘閥：Z941W軟密封暗桿閘閥：Z945X軟密封明桿閘閥：Z41X
鑄鋼法蘭閘閥：Z941T、Z945T 螺紋閘閥： Z911T、Z914T、Z915X、Z911H、Z911Y、Z911W
刀閘閥： Z973W、Z973X、Z973Y 1、Z941X-10/16Q表示：Z閘閥、4法蘭連接、1明桿楔式單閘板、X橡膠密封、10/16公斤壓力;2、Z945X-16Q表示：Z閘閥、9電動、4、法蘭、5暗桿楔式單閘板、X橡膠密封、16公斤壓力。
Z941W-16P-DN350電動閘閥特點：
1.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2.轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3.行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
4.采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
5.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量?。?br /> 6.配有機械式閥位指示器。
350電動閘閥型號、尺寸參數
| 公稱通徑DN | 主要外形尺寸及連接尺寸 | |||||||
| L | D | D1 | D2 | b | f | z-Φd | H | |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 595 |
| 50 | 250 | 160 | 115 | 100 | 16 | 3 | 4-Φ18 | 653 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 665 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 725 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 787 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 806 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | 955 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ23 | 1105 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 1343 |
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1516 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1678 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1849 |
| 450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1937 |
| 500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 2234 |
| 600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 2432 |
| 700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2489 |
| 800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2643 |
| 900 | 1100 | 1125 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2945 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 3083 |
| 1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3382 |
| 1400 | 1500 | 1685 | 1590 | 1525 | 58 | 5 | 36-Φ48 | 3718 |
