截止閥J41H-25C DN65型號含義及產品介紹說明書
[ 2024-10-31 ]
截止閥J41H-25C DN65型號含義 截止閥、法蘭連接、直通式、不銹鋼、2.5MPa、碳素鋼 截止閥J41H-25C DN65型號的含義如下： J：表示截止閥，即這種閥門是截止閥類型。 4：表示法蘭連接，即這種閥門的連接方式是法蘭連接。 1：表示直通式，即這種閥門的結構形式是直通式。 H：表示閥座密封面或襯里材料是不銹鋼。 25：表示公稱壓力為2.5MPa，即這種閥門的壓力等級是2.5MPa。 C：表示閥體材料是碳素鋼WCB2。 DN65：表示這種閥門的通徑為65毫米。
截止閥J41H-25C DN65的應用場景和特點： 截止閥J41H-25C DN65通常用于需要精確控制流體流動的場合，如工業管道系統中。其特點包括： 精確控制：截止閥通過旋轉閥桿來開啟或關閉流體通道，可以實現精確的流量控制。 耐壓性能好：公稱壓力為2.5MPa，適用于需要承受一定壓力的場合。 材質優良：閥體材料為碳素鋼WCB，具有良好的機械性能和耐腐蝕性。 截止閥的維護保養建議： 定期檢查：定期檢查閥門的密封性能和操作靈活性，確保閥門處于良好工作狀態。 潤滑保養：對閥門進行適當?shù)臐櫥ｐB(yǎng)，減少摩擦，延長使用壽命。 防止雜質進入：在閥門關閉狀態下，防止雜質進入閥門內部，避免卡澀或損壞密封面。 定期更換密封件：定期檢查并更換磨損的密封件，確保閥門的密封性能。 通過以上信息，可以全面了解截止閥J41H-25C DN65的型號含義、應用場景和維護保養方法。

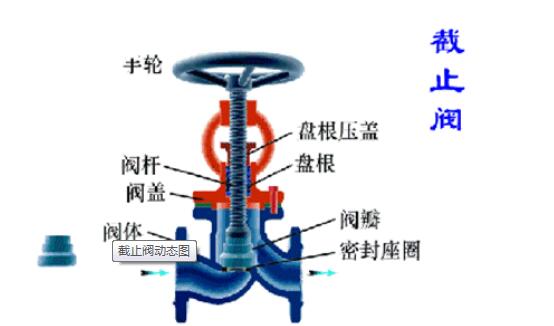

截止閥J41H-25C DN65的說明書主要包括以下內容： 基本信息： 型號：J41H-25C 公稱直徑：DN65 壓力等級：2.5MPa 材質：碳素鋼WCB 連接方式：法蘭連接 適用介質：水、蒸汽、油品等 工作溫度：300度 標準：國標 結構特點： 結構簡單：截止閥的結構比閘閥簡單，制造與維修都較方便。 密封性好：密封面不易磨損及擦傷，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。 啟閉力矩大：啟閉時需要較大的力矩，啟閉較費力，啟閉時間較長。 流體阻力大：由于閥體內介質通道較曲折，流體阻力大，動力消耗大。 使用和維護： 介質流動方向：公稱壓力PN≤16MPa時，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，介質從閥瓣上方向下流。 全開位置：截止閥的全開位置由閥瓣的行程來決定，通常開啟高度為公稱直徑的25%～30%時，流量已達到。 常見問題及解決方案： 泄漏問題：確保閥桿和填料的摩擦力以及由介質壓力產生的推力在關閉閥門時被克服，必要時增加閥桿的直徑以防止閥桿頂彎。 操作力問題：操作力在關閉閥門時比開啟時大，因此關閉閥門時需要更大的力，這可能導致閥桿頂彎，需注意操作力度。 通過以上內容，可以全面了解截止閥J41H-25C DN65的基本信息、結構特點、使用和維護方法以及常見問題解決方案。
截止閥J41H-25C DN65的應用場景和特點： 截止閥J41H-25C DN65通常用于需要精確控制流體流動的場合，如工業管道系統中。其特點包括： 精確控制：截止閥通過旋轉閥桿來開啟或關閉流體通道，可以實現精確的流量控制。 耐壓性能好：公稱壓力為2.5MPa，適用于需要承受一定壓力的場合。 材質優良：閥體材料為碳素鋼WCB，具有良好的機械性能和耐腐蝕性。 截止閥的維護保養建議： 定期檢查：定期檢查閥門的密封性能和操作靈活性，確保閥門處于良好工作狀態。 潤滑保養：對閥門進行適當?shù)臐櫥ｐB(yǎng)，減少摩擦，延長使用壽命。 防止雜質進入：在閥門關閉狀態下，防止雜質進入閥門內部，避免卡澀或損壞密封面。 定期更換密封件：定期檢查并更換磨損的密封件，確保閥門的密封性能。 通過以上信息，可以全面了解截止閥J41H-25C DN65的型號含義、應用場景和維護保養方法。
截止閥J41H-25C DN65的說明書主要包括以下內容： 基本信息： 型號：J41H-25C 公稱直徑：DN65 壓力等級：2.5MPa 材質：碳素鋼WCB 連接方式：法蘭連接 適用介質：水、蒸汽、油品等 工作溫度：300度 標準：國標 結構特點： 結構簡單：截止閥的結構比閘閥簡單，制造與維修都較方便。 密封性好：密封面不易磨損及擦傷，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。 啟閉力矩大：啟閉時需要較大的力矩，啟閉較費力，啟閉時間較長。 流體阻力大：由于閥體內介質通道較曲折，流體阻力大，動力消耗大。 使用和維護： 介質流動方向：公稱壓力PN≤16MPa時，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，介質從閥瓣上方向下流。 全開位置：截止閥的全開位置由閥瓣的行程來決定，通常開啟高度為公稱直徑的25%～30%時，流量已達到。 常見問題及解決方案： 泄漏問題：確保閥桿和填料的摩擦力以及由介質壓力產生的推力在關閉閥門時被克服，必要時增加閥桿的直徑以防止閥桿頂彎。 操作力問題：操作力在關閉閥門時比開啟時大，因此關閉閥門時需要更大的力，這可能導致閥桿頂彎，需注意操作力度。 通過以上內容，可以全面了解截止閥J41H-25C DN65的基本信息、結構特點、使用和維護方法以及常見問題解決方案。
| 設計與制造 | 結構長度 | 浩蘭尺寸 | 壓力一 溫鷹 | 試驗一檢驗 |
| GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
壓力試驗
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 氣密封試驗 | 0.4-0.7 | |||||
主要零件材料及性能
| 體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 |
| WCB | 2Cr13 |
13Cr STL 本體材料 尼龍 |
增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti |
柔性石墨 增強柔性石墨 SFB-260 SFP-260 |
≤425 |
水、蒸汽、油品 |
| WC1 |
38CrMoAI 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸類 | |||
| ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 |
醋酸類 |
