產品名稱： Q946F 不銹鋼四通電動球閥[ 2021-06-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

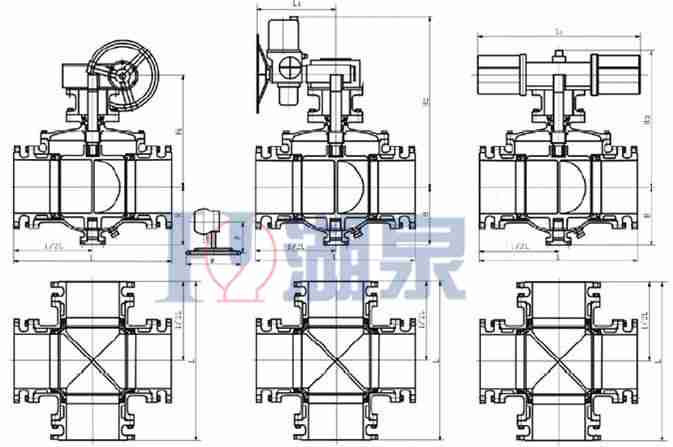

- 結構圖片
一、Q946F 不銹鋼四通電動球閥產品介紹
閥門類型: 不銹鋼四通電動球閥；
閥門型號:Q946F；
尺寸規格:DN15-200mm；
安裝形式:法蘭式；
壓力等級:1.6MPa；
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
上海湖泉閥門有限公司Q946F 不銹鋼四通電動球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。四通球閥 Q46F法蘭四通球閥只需操作板手或執行器將球體轉動90°，可同時對兩種介質的流向進行切換，即方便而迅速，實現閥多用的效果。
PN1.6 MPa主要連接尺寸及重量公稱通徑DN 150 20x150 200 250x200 250 300x250 300 350x300 350 400x350 400 450x400 450 500x450 500 600x500 600 球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600 L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750 H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700 手動 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050 E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150 F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410 W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800 電動 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020 L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410 氣動 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370 L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840
公稱通徑DN 150 20x150 200 250x200 250 300x250 300 350x300 350 400x350 400 450x400 450 500x450 500 600x500 600 球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600 L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750 H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700 手動 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050 E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150 F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410 W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800 電動 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020 L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410 氣動 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370 L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840
