產品名稱：Q941H-16C dn250 智能調節電動球閥[ 2022-09-07 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Q941H-16C dn250 智能調節電動球閥
上海湖泉閥門集團有限公司智能調節型電動球閥Q941H-16C是一種由電動驅動、法蘭產品介紹連接、浮動球直通式的電動球閥,閥座密封面材料有氟塑料 (Q941F)和硬質合金 (Q941H/Y)兩種,適用溫度為 -29~450℃,閥體材料有碳素鋼、不銹鋼... 公稱通徑 DN50-DN300mm 規格 DN50 重量 1000kg 可售賣地 全國 材質 不銹鋼 型號 Q941F-16P Q941F電動開關球閥具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離,制造標準,品質可靠,可根據根要求定制非標,薄型型球閥,歡迎新老客戶來電咨詢,專業制造,可根客戶要求定制生產。
二、Q941H-16C dn250 智能調節電動球閥應用標準
設計依據:GB/T12237,ANSI B16.34,API 608
結構長度:GB/T12221,ASME B16.10,JIS B2002
法蘭接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
壁厚:ASME B16.34
防火測試:API 607 4th 1993
檢測與測試:GB/T 13927,API598,JIS B2003
三、Q941H-16C dn250 智能調節電動球閥性能規范
型 號 公稱壓力PN(MPa) 試驗壓力ps(MPa) 適用溫度(℃) 適用介質 殼 體 密封(液) 密封(氣) Q941F-16C 1.6 2.4 1.76 0.6 聚四氟乙烯
≤150
增強聚四氟乙烯≤180
金屬鑲嵌封位聚苯≤200水、油品等 Q941F-25C 2.5 3.75 2.75 Q941F-40C 4.0 6.0 4.4 Q941F-16P 1.6 2.4 1.76 硝酸類 Q941F-25P 2.5 3.75 2.75 Q941F-40P 4.0 6.0 4.4 Q941F-16R 1.6 2.4 1.76 醋酸類 Q941F-25R 2.5 3.75 2.75 Q941F-40R 4.0 6.0 4.4 四、Q941H-16C dn250 智能調節電動球閥主要零件材料
零件名稱 閥體、側體 球體、閥桿 填料 密封圈 Q941F-16C
Q941F-25C
Q941F-40CWCB 2Cr13 聚四氟乙烯或
柔性石墨聚四氟乙烯、增強聚四氟乙烯、對位聚苯 Q941F-16P
Q941F-25P
Q941F-40PZG1Cr18Ni9Ti 1Cr18Ni9Ti Q941F-16R
Q941F-25R
Q941F-40RZG0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti

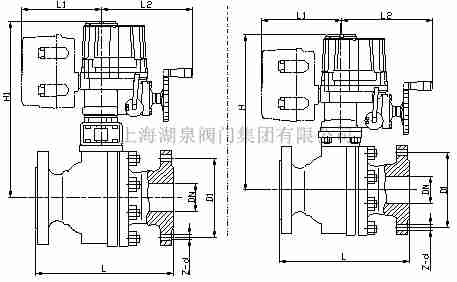

PN1.6(MPa) 通徑(DN) L D D1 D2 b H Z-d 重量 驅動裝置 15 130 95 65 45 14 352 4-14 - LQ51 20 130 105 75 55 14 355 4-14 - LQ51 25 140 115 85 65 14 360 4-14 8 LQ51 32 165 135 100 78 15 386 4-18 13 LQ5-1 40 180 145 110 85 16 394 4-18 17 LQ5-1 50 200 160 125 100 16 472 4-18 25 Q10-6 3/4 65 220 180 145 120 18 486 4-18 60 Q10-6 3/4 80 250 195 160 135 20 579 8-18 65 Q30-6 3/4 100 280 215 180 155 20 595 8-18 75 Q30-6 3/4 125 320 245 210 185 22 650 8-18 97 Q60-4 3/4 150 360 280 240 210 24 739 8-23 162 Q120-2 3/4 200 400 335 295 265 26 799 12-23 226 Q120-2 3/4 250 533 406 362 324 30 890 12-25 - - 300 610 483 432 381 32 940 12-25 - -
